木型って ?

木型とは

木型とは、紙箱や化粧箱などの厚紙を展開図の形に抜く加工(トムソン加工)に必要な型で、板の溝に曲げ加工をした鋼の刃物(トムソン刃)を埋め込んだ型のことを言います。

ダンボールの形を作る為の型などを中心に製作しておりますが、トムソン木型だけではなく、精度の必要なシール等の抜き型、プレス加工用の抜型等にも対応しております。

CAD(展開図)

CADの図面や手書きのイメージ図などをお預かりし、お客様のご要望に沿った形でご提案させていただきます。ご提案させていただいた図面をCADにて作成していきます。

サンプルカッター

隙間のない理想的な形にする為に、CADのデーターをサンプルカッターにて試作を行います。

レーザーカット(溝加工)

CAD図面のデータをレーザーにおくり、加工していきます。

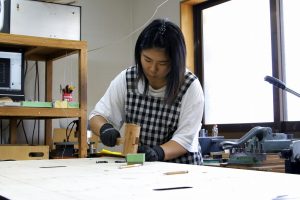

また、糸鋸にて、木型の修正も行っています。細やかな仕事、糸鋸の高い技術力には自信があります。他社でつくられた木型の修正など、御好評いただいております。

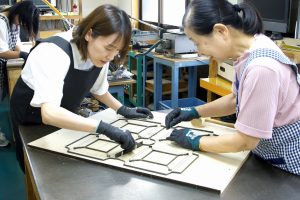

刃入れ

木型に入れる刃を、BBSにて曲げていきます。
0.7、0.9、1.0の高刃にも対応しています。木型に合わせて、刃物をたたきこんでいきます。繊細で丁寧な仕事を心がけています。

ゴム貼り

抜きにあわせてゴムを貼っていきます。
ゴムの貼り具合も、お客様にあわせて対応させていただいております。
